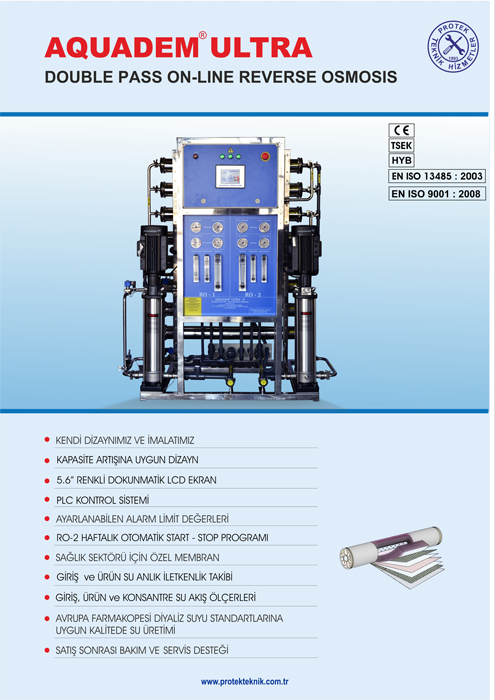

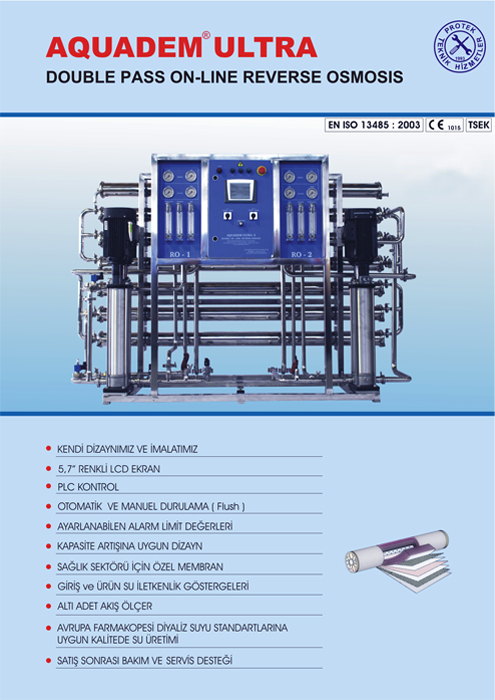

AQUADEM REVERSE OSMOSbrosür brosür


Ters Osmos (Reverse Osmasis) İşlemi
Bir sıvıya basınç uygulayarak sıvının içinde bulunan düşük molekül ağırlıklı bileşiklerin yarı geçirgen bir zardan yüksek konsantrasyonlu bir ortama geçmesidir. Ters Osmos cihazında yapılan işlem: yüksek basınç pompası vasıtasıyla arıtılacak su membranlara yüksek basınçta verilerek membranın ürün kısmına su moleküllerinin geçişini sağlamaktır.

altRO Cihazlarımızda kullanılan membranlar GE marka spiral wound yapıda membranlardır.

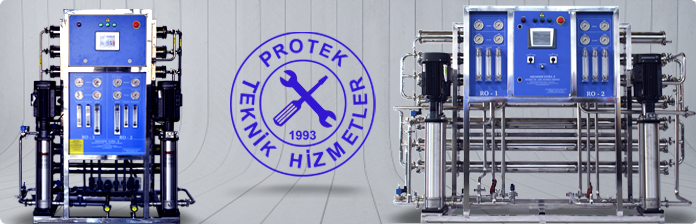

Double Pass RO cihazında arıtılacak su 2 kademede seri sekilde membran filtrasyonundan geçerek elde edilmektedir. Bu işlem 2 ayrı RO cihazı ile yapılabileceği gibi tek bir cihaz üzerinde 2 kademe şeklinde de olabilir. Cihaz ONLINE çalışmakta olup üretilen saf su depolanmadan ve mümkün olan en düşük temas yüzeyi ile Hemodiyaliz cihazlarının kullanımına verilemektedir.

Double Pass Online sistemin Avantajları
  • İşletme masrafları çok düşüktür.
  • Diyaliz tedavisi için daha düşük iletkenlikte çok kaliteli su sağlar.
  • 1. RO membranlarındaki ürün su iletkenliğinin düşük miktarda iletkenlik artışlarından etkilenmez.
  • Cihaz ONLINE çalıştığından ve depolama sisteminden meydana gelebilecek kontaminasyonlar elimine edildiğinde, sistemde bakteri ve endotoksin görülmez.

RO Cihazı talep doğrultusunda PLC (Programlanabilir Lojik Kontrol Sistemi ) kontrollü veya standart olarak tasarlanabilir.

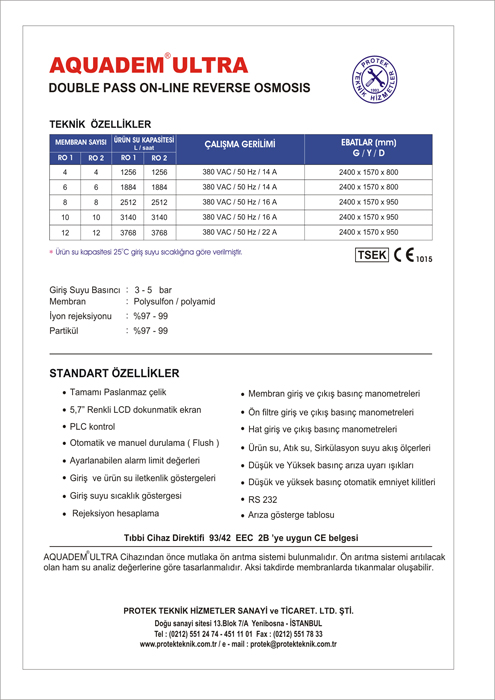

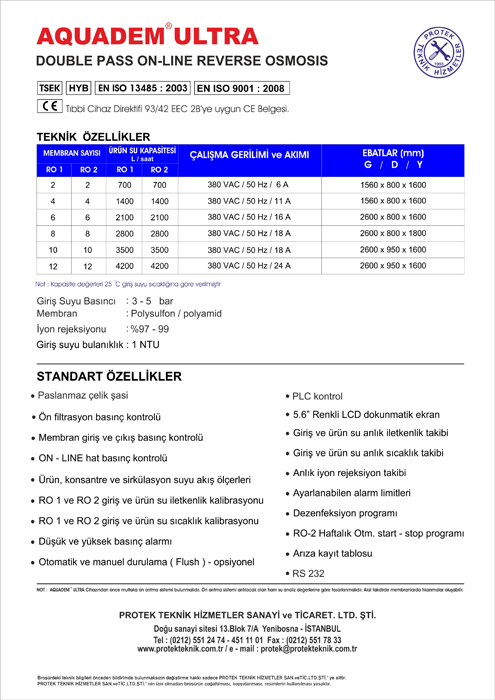

AQUADEM ULTRA DOUBLE PASS RO CİHAZININ TEKNİK ÖZELLİKLERİ
  • Kapasite artışına uygun dizayn
  • Membran giriş ve çıkış basınç manometreleri – her iki ünite için ayrı ayrı
  • Önfiltre giriş ve çıkış basınç manometreleri - bar
  • Hat gidiş ve dönüş manometreleri - bar
  • Ürün su, Atık su, Sirkülasyon suyu akış ölçerleri – Litre/dakika
  • Uyarı ışıkları
  • Düşük Basınç otomatik emniyet kilidi

PLC kontrollü cihazlarda
  • 5.6” renkli LCD ekran
  • Durum sayfasından; Sistem durumu, Depo dolu / boş, Basınç  durumu, İletkenlik durumu
  • Otomatik ve Manuel Durulama (Flush)
  • Ayarlanabilir alarm limit değerleri
  • “SU  KALİTESİ” sayfasından suyun: Giriş Su İletkenliği - µS/cm Ürün Su İletkenliği - µS/cm Giriş Su Sıcaklığı - ºC Rejeksiyon - % Pompa Çalışma zamanı - saat
  • RS 232
  • Arıza gösterge tablosu
  • Uyarı ve alarmlar: ÜRÜN SU YÜKSEK İLETKENLİK GİRİŞ SU YÜKSEK İLETKENLİK GİRİŞ SUYU DÜŞÜK BASINÇ HATTA YÜKSEK BASINÇ
  • Diyaliz merkezleri saf su kriteri olan Avrupa Farmakopesi standartlarına uygun kalitede su üretmektedir.

    MEMBRAN SAYISI ÜRÜN SU KAPASİTESİ
    L / Saat
    EBATLAR (mm) G / Y / D ÇALIŞMA GERİLİMİ
    RO 1 RO 2 RO 1 RO 2
    4 4 1256 1256 2400 x 1570 x 800 380 VAC / 50 Hz / 14 A
    6 6 1884 1884 2400 x 1570 x 800 380 VAC / 50 Hz / 14 A
    8 8 2512 2512 2400 x 1570 x 950 380 VAC / 50 Hz / 14 A
    10 10 3140 3140 2400 x 1570 x 950 380 VAC / 50 Hz / 14 A
    12 12 3768 3768 2400 x 1570 x 950 380 VAC / 50 Hz / 14 A

  • Ürün su kapasitesi 25°C giriş sıcaklığına göre verilmiştir.
  • Talep edilen kapasiteye göre RO1 ve RO2 ünitelerinde farklı sayıda membran da bulunabilir.
  • Cihaz Tıbbi Cihaz Direktifi 93/42 EEC II B’ye uygun CE belgelidir.

“Sağlık Bakanlığı Su arıtma sistemleri Yönergesi Madde 6 :
 (3) Artezyen kaynaklı su kullanımının zorunlu olduğu durumlarda çift RO (Double Pass RO) sistemi kullanılmalıdır. RO çıkış suyu iletkenliği <25µS/cm olmalıdır.  (4) Diyalizat ve yerine koyma sıvısı olarak Ultra Saf Diyaliz Sıvısı kullanılması zorunlu olan Hemodiyafiltrasyon ve Hemofiltrasyon uygulamaları için su arıtma sistemi, ön arıtma ve diyaliz makinesini doğrudan besleyen çift RO (Double pass RO) sisteminden oluşmalı ve hemodiyaliz makinesine bağlı endotoksin tutucu UF filtresi kullanılmalıdır.
